Tuotenumero 535452

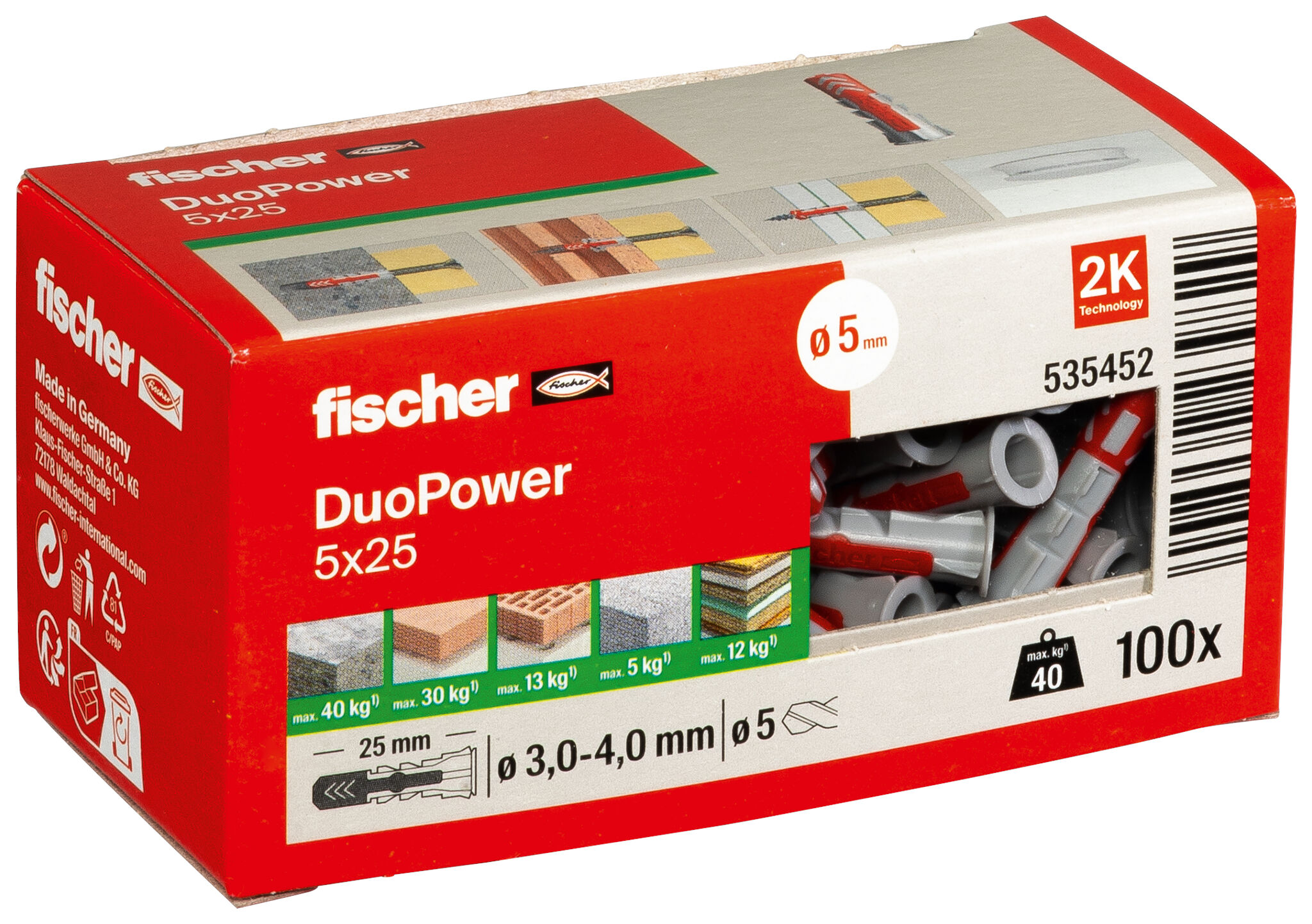

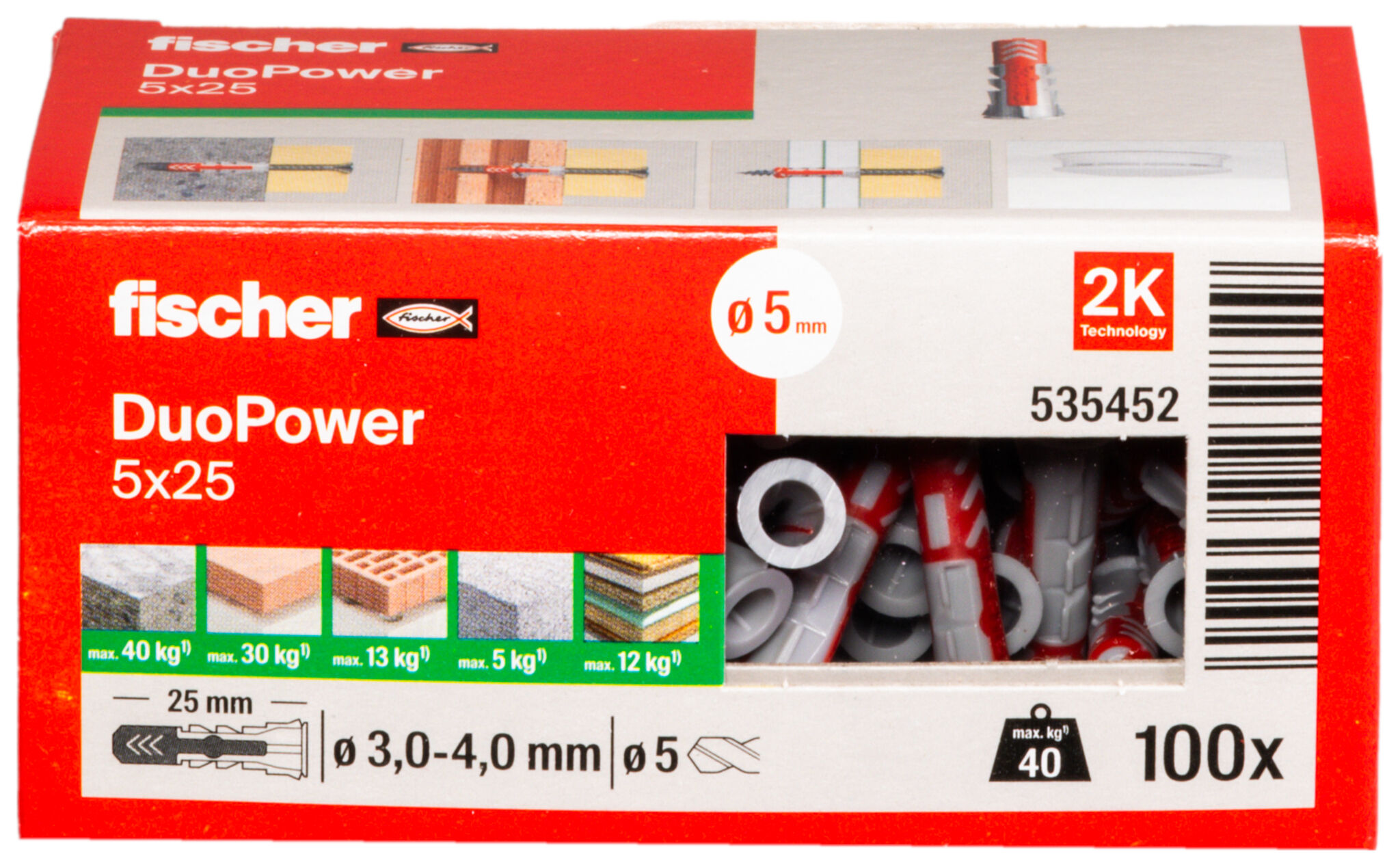

fischer DuoPower 5 x 25 LD

Name: fischer DuoPower 5 x 25 LD
Brand: fischer

Tuotevaihtoehdot

CAD Data

Download of image data

Huippu ominaisuudet

Kahden materiaalikomponentin yhdistelmä lisää suorituskykyä
Turvalliset toiminnot kiinteälle (laajennukselle) ja ontto- ja paneelirakennemateriaaleille (taitto / knot)
Helppo asentaa: pistokkeen kapea reuna estää sitä putoamasta syvemmälle porausreikään
Ankkurin paras mahdollinen palaute - voit tuntea, että ankkuri istuu täydellisesti.

Voiman ja älykkyyden duo

Edut

Kahden materiaalikomponentin yhdistelmä takaa parhaat mahdolliset kuormitusarvot ja alustaan mukautuvan kiinnittymisen (laajeneva, taittuva, solmiutuva).
Kiinnitettäessä tulppa vastaa parhaalla mahdollisella tavalla (feelgood-tekijä). Asentaja tuntee, kun tulppa on hyvin kiinnittynyt.
Tulpan kapea kaulus estää sen läpiliukumisen porareikään.
Siivekkeet estävät tulpan mukana pyörimisen asennuksen aikana.

Fischer DuoPower tarjoaa erittäin hyvät pitoarvot kahden komponentinsa ansiosta: Rakennusmateriaalista riippuen korkealaatuisesta nailonista valmistetut harmaat komponentit aktivoivat automaattisesti optimaalisen tuotteen toiminnon (laajennus, taitto, solmio) parhaan pidon saavuttamiseksi. Punaisen komponentin laajennuspuolet tukevat turvallista laajennusta ja tarjoavat lisää turvallisuutta harmaasekoittimelle. Ruuvin helppo kiinnitys ja oikea kiristys sulkea. Ruuvia ei ole kiristetty liikaa. Pistokkeen muotoinen reuna estää pistokkeen liukastumisen porausreikään.

Sovellukset

TV-kannattimet
Valaisimet
Seinähyllyt
Peilikaapit
Postilaatikkoryhmät
Kuvat
Sälekaihtimet
Verhokiskot
Pesupöytien kiinnikkeet
Saniteetti-/lämmitys-/ilmastointi-asennusten kiinnikkeet
Kylpyhuone- ja WC-kalusteet
Seinäkaapit
Liesituulettimet

Rakennusainet

Betoni
Täystiili
Hiekkakiviharkko
Kevytbetoni
Pystyreikätiili
Hiekkakivireikätiili
Kipsilevy
Kipsilevyt ja kipsikuitulevyt
Onteloharkko kevytbetonista
Ontelolaattakatot tiilestä, betonista yms.
Luonnonkivi
Lastulevyt
Täyskipsilevy
Täystiili kevytbetonista

Löydät yksityiskohtaiset tiedot rakennusmateriaaleista rekisteröintiasiakirjasta.

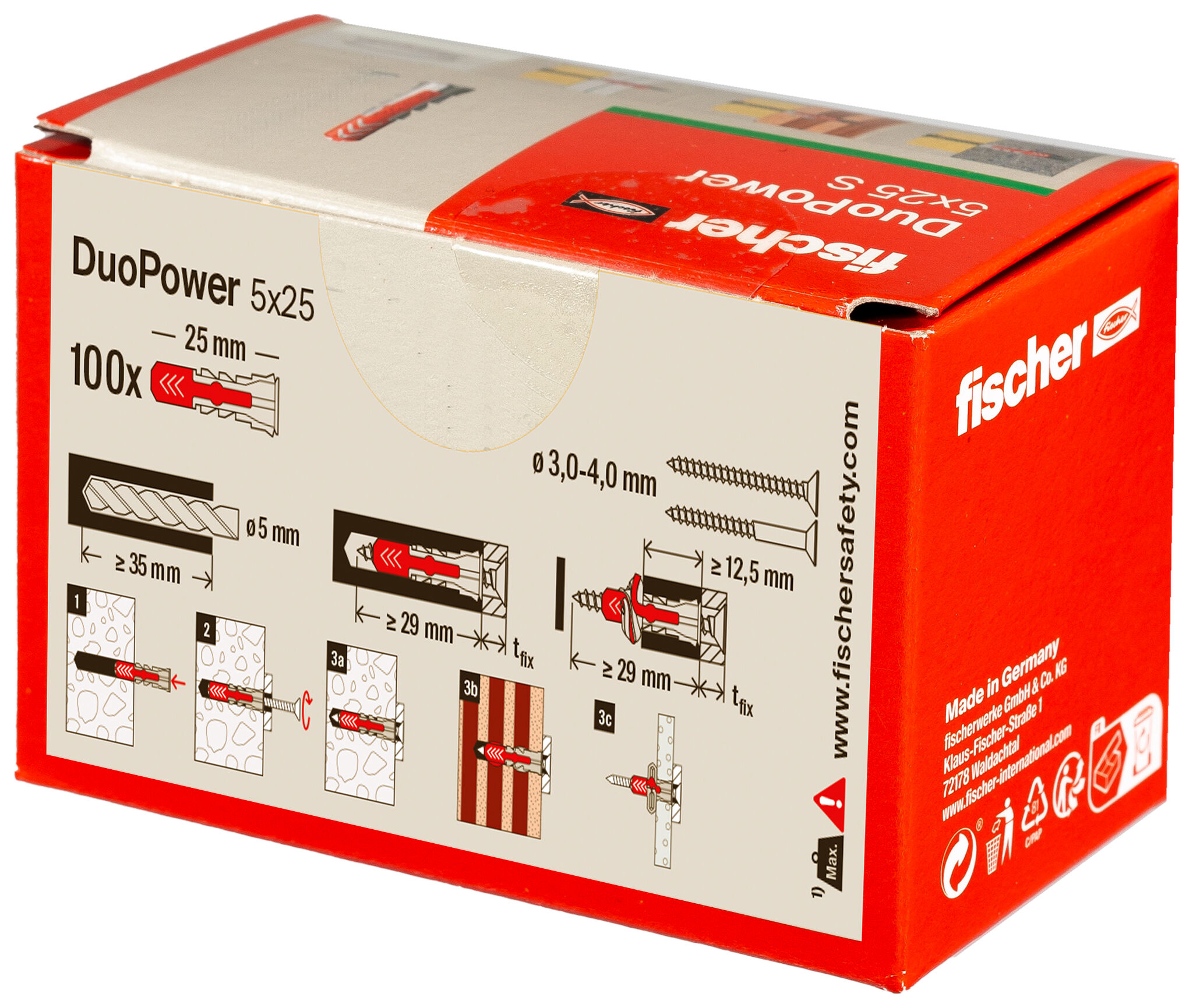

Toimintaperiaate / asennus

DuoPower soveltuu sekä esiasennukseen että läpimenevään asennukseen.
Kahden materiaalin yhdistelmän ja monitoimiperiaatteen (taittuva, laajeneva, kokoonpuristuva) ansiosta tulppaa voidaan käyttää monipuolisesti erilaisissa rakennusmateriaaleissa maksimaalisella kuormituksella.
Vaadittu ruuvin pituus on tulpan pituus + kiinnitettävän aineen vahvuus +1 x ruuvin halkaisija.
Soveltuu puu-, lastulevy- ja kannatinpulttikiinnityksiin.
Levymateriaaleissa ruuvin kierteetön osa ei saa olla pidempi kuin kiinnitettävän aineen vahvuus.

Mounting Strip 1 Picture

1 / 4

Mounting Strip 2 Picture

1 / 5

Mounting Strip 3 Picture

1 / 4

Porareiän nimellishalkaisija ( d₀ )	5 mm
Porareiän min. syvyys ( h₁ )	35 mm
Levyn min. paksuus ( d_p )	12,5 mm
Tulpan pituus ( l )	25 mm
Min. ruuvaussyvyys ( l_E,min )	29 mm
Lastulevy-/puuruuvit ( d_s )	3,0 - 4,0 mm
Määrä	100 Pa.
Pakkaaminen	Taitettava laatikko
GTIN (EAN-Code)	4048962239829
LVI	3254230
Sähkönumero	1308619

Load Table

pdf,

DuoPower - Recommended loads for a single anchor.
