Kiila-ankkuri FAZ II Plus GS
  • Product Picture: "fischer kiila-ankkuri FAZ II Plus 12/20 GS ZP sähkösinkitty"
  • Application Picture
  • Application Picture
  • Application Picture
  • Youtube VideoYoutube VideoYoutube Video
    • Youtube VideoYoutube VideoYoutube Video
    • Product Picture
    • Application Picture
    • Application Picture
    • Application Picture
      Tuotenumero 564649

      fischer kiila-ankkuri FAZ II Plus 12/20 GS ZP sähkösinkitty

      Tuotevaihtoehdot
      CAD Data
      Download of image data
      Huippu ominaisuudet
      • Esiasennettu aluslevy, tämä helpottaa kohdistusta ja säästää aikaa asennuksessa.
      • Nopea ja helppo asennus ilman porareiän puhdistusta (M8-M24).
      • Vetolujuuden kasvu uuden ETA-hyväksynnän ansiosta - vähemmän kiinnityspisteitä ja pienempiä aluslevyjä, säästää aikaa ja kustannuksia.
      • Ulkopuolinen riippumaton arviointi vahvistaa ankkurointien käyttöiän jopa 120 vuoteen saakka (M10-M16).
      • Korkeimmat seismiset kuormat halkaisijoille M10-M24 täyttölevy FFD:n kanssa tai ilman sitä.
      • Millimetrintarkka säätö kuormituksille useiden pituusvaihtoehtojen ansiosta.

      Edut / Tuotekuvaus

      Suurella aluslevyllä. Vaativiin kiinnityksiin. Tehokas ja joustava.
      Edut
      • FAZ II Plus GS soveltuu teräsrakenteiden kiinnittämiseen, joissa on isot asennusreiät, asennusta helpottavan aluslevyn ansiosta.
      • FAZ II Plus 16 GS:n huomattavasti suurempi ulkohalkaisija takaa suuremman tukipinnan, joten se soveltuu puurakentamiseen.
      • Nopea ja helpompi asennus ilman porareiän puhdistusta (M8-M24).
      • Hyväksynnät useille eri alustamateriaaleille (betoni C12/15-C80/90, teräskuitubetoni, tiiliskivi) laajentavat asennusratkaisujen ja käyttökohteiden määrää.
      • Uuden ETA-hyväksynnän myötä vetolujuudet lisääntyvät merkittävästi. Tämän seurauksena tarvitaan vähemmän kiinnityspisteitä ja ankkureita.
      • ETA-arviointi yhdessä muiden testiraporttien (RWS, ZTV, ETK) kanssa takaa suuret kuormat tulipalon sattuessa.
      • Ulkopuolinen riippumaton arviointi vahvistaa ankkurointien käyttöiän jopa 120 vuoteen saakka. Näin ollen FAZ II Plus kestää kokonaisen vuosisadan ja soveltuu täydellisesti suuriin, pitkäikäisiin rakennuksiin (M10-M16).
      • Useat pituusvaihtoehdot mahdollistavat millimetrintarkan säätämisen kuormituksille.
      fischer kiila-ankkuri FAZ II Plus GS suurella aluslevyllä on teräsankkuri kaikkein vaativimpiin tarpeisiin. Raskaita kuormia kiinnitetään halkeilevaan betoniin sinkityllä teräsankkurilla. Useiden pituusvaihtoehtojen ja helpon asennuksen ansiosta FAZ II Plus GS voidaan käyttää erityisen joustavasti. Luotettava tartuntakynsi jakaa kuormat betoniin erityisen turvallisesti ja varmistaa maksimaalisen kantavuuden.
      Youtube VideoYoutube VideoYoutube Video

      Hakemus ja hyväksyminen

      Sovellukset
      • Kiinnitettävät kappaleet, joissa isot asennusreiät
      • Julkisivun runkorakenteet, joissa säätöreiät

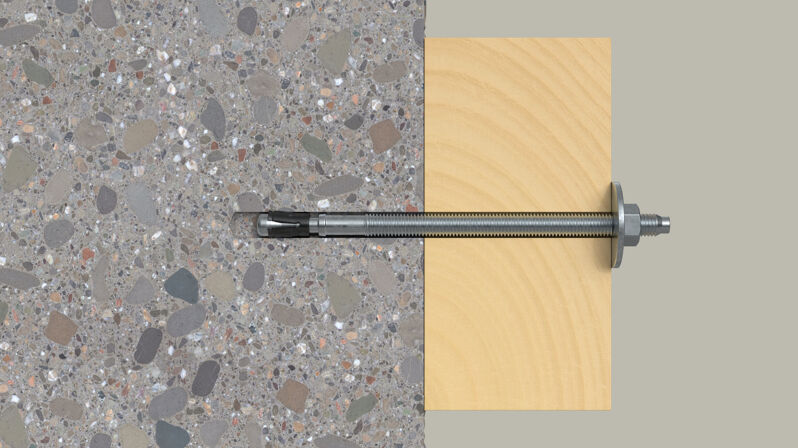

      • Puurakenteet
      • Kiinnitysjalat
      • Puurakenteisten palkkien kiinnitys
      Rakennusainet
      Hyväksytty käytettäväksi:
      • Betoni C20/25 - C50/60, halkeillut ja halkeilematon
      Sopii myös käytettäväksi:
      • Betoni C12/15 (luokitus saatavilla)
      • Betoni C80/95 (luokitus saatavilla)
      • Teräskuitubetoni (luokitus saatavilla)
      • Kiinteä harkko (luokitus saatavilla)
      Löydät yksityiskohtaiset tiedot rakennusmateriaaleista rekisteröintiasiakirjasta.
      Hyväksynnät
      • ETA-19/0520
      • DoP No. 0334
      • 3023222

      Kokoamisohje

      Toimintaperiaate / asennus
      • FAZ II Plus GS soveltuu esiasennukseen ja läpipistoasennukseen; myös asennuksiin, joissa tarve säätää asennettavan kappaleen korkeutta jälkikäteen.
      • Kiristettäessä pultin kartiorakenne laajentaa hylsyn, joka kiristyy porareiän seinää vasten.
      • Kiila-ankkuri on asennettu hyväksynnän mukaisesti, kun se on kiristetty annettuun vääntömomenttiarvoon.
      Mounting Strip 1 Picture
      1 / 5
      • 1
        Mounting Strip 1 Picture
      • 2
        Mounting Strip 1 Picture
      • 3
        Mounting Strip 1 Picture
      • 4
        Mounting Strip 1 Picture
      • 5
        Mounting Strip 1 Picture
      Mounting Strip 2 Picture
      1 / 6
      • 1
        Mounting Strip 2 Picture
      • 2
        Mounting Strip 2 Picture
      • 3
        Mounting Strip 2 Picture
      • 4
        Mounting Strip 2 Picture
      • 5
        Mounting Strip 2 Picture
      • 6
        Mounting Strip 2 Picture
      Mounting Strip 3 Picture
      1 / 8
      • 1
        Mounting Strip 3 Picture
      • 2
        Mounting Strip 3 Picture
      • 3
        Mounting Strip 3 Picture
      • 4
        Mounting Strip 3 Picture
      • 5
        Mounting Strip 3 Picture
      • 6
        Mounting Strip 3 Picture
      • 7
        Mounting Strip 3 Picture
      • 8
        Mounting Strip 3 Picture

      Tekniset tiedot

      ETA-hyväksyntä
      Hyväksyntä maanjäristysalueille C1 / C2
      Porareiän nimellishalkaisija (
      d0
      )      		12 mm
      Porareiän min. syvyys läpimenevässä asennuksessa (
      h2
      )      		110 mm
      Maks. hyötypituus hef,stand/hef,red (
      tfix
      )      		20 / 40 mm
      Ankkurin pituus 120 mm
      Kierre (
      Ø x Pituus
      )      		M12 x 71 mm
      Avainkoko 19 mm
      Määrä 20 Pa.
      GTIN (EAN-Code) 4048962462746

      Ladattavat asiakirjat

      ETA Certification Document
      pdf, ETA-19/0520
      European Technical Assessment for fischer Bolt Anchor FAZ II Plus, FAZ II Plus R, FAZ II Plus HCR - Mechanical fasteners for use in concrete
      Luotu 24.05.2023
      DOP - Declaration of Performance
      pdf, DoP No. 0334
      Declaration of Performance for for fischer Bolt Anchor FAZ II Plus, FAZ II Plus R, FAZ II Plus HCR (Mechanical anchor for use in concrete)
      Luotu 31.05.2023
      Factory Mutual
      pdf, 3023222
      FM Approval - Certificate of Compliance
      Load Table
      pdf,
      Bolt anchor FAZ II Plus - Permissible loads of a single anchor in normal concrete of strength class C20/25.
      Load Table
      pdf,
      Bolt anchor FAZ II Plus dynamic - Design values for cyclic fatigue loading of a single anchor in cracked or non-cracked normal concrete of strength class C20/25.
      Marketing Documents
      pdf,
      FAZ II Plus.
