Betoniruuvi UltraCut FBS II US R
  • Product Picture: "fischer UltraCut FBS II 8x60 10/- US A4"
  • Product Picture: "fischer UltraCut FBS II 8x60 10/- US A4"
  • Product Picture: "fischer UltraCut FBS II 8x60 10/- US A4"

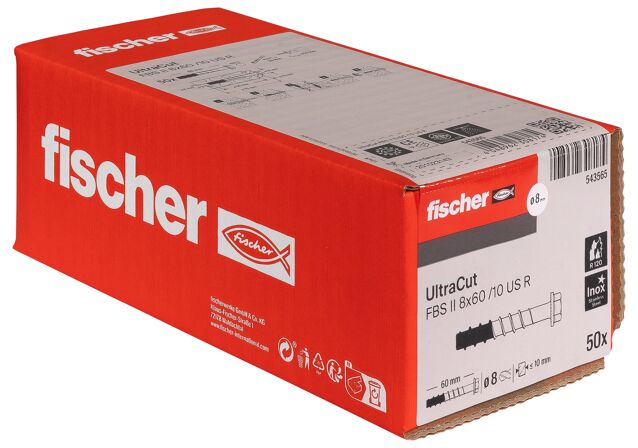

  • Packaging: "fischer UltraCut FBS II 8x60 10/- US A4"
  • Packaging: "fischer UltraCut FBS II 8x60 10/- US A4"
  • Application Picture
  • Application Picture
  • Application Picture
  • Application Picture
  • Youtube VideoYoutube VideoYoutube Video
    • Youtube VideoYoutube VideoYoutube Video
    • Product Picture
    • Product Picture
    • Product Picture
    • Packaging
    • Packaging
    • Application Picture
    • Application Picture
    • Application Picture
    • Application Picture
      Tuotenumero 543565

      fischer UltraCut FBS II 8x60 10/- US A4

      Tuotevaihtoehdot
      CAD Data
      Download of image data
      Huippu ominaisuudet
      • Erityisesti karkaistu punainen kärki tarjoaa nopeamman ja turvallisemman asennuksen.
      • Ruostumattoman teräksen betoniruuvi takaa korkean korroosionkestävyyden erityisesti kosteissa tiloissa ja ulkoisissa sovelluksissa.
      • Hyväksytty betoniruuvin asettelu mahdollistaa ruuvin irti ruuvaamisen kahdesti, jotta sen voi linjata liitettävään osaan, jonka jälkeen sen voi kiristää uudelleen.

      Edut / Tuotekuvaus

      Tehokas betoniruuvi, joka takaa erinomaisen asennuksen ulkoisille alueille.
      Edut
      • Erityisesti kovetettu kärki takaa nopean ja turvallisemman asennuksen.
      • Ruostumaton teräsbetoniruuvi takaa korkean korroosionsuojan erityisesti kosteissa tiloissa ja ulkotilojen asennuksissa.
      • Sahan hampaiden erityinen muotoilu mahdollistaa nopean purennan betoniin.
      • Porareikien puhdistusta ei tarvita pystysuorissa asennuksissa (katto ja lattia). Lattioiden kiinnityksissä reikä tulee porata porareiän halkaisijan kolmenkertaiseen syvyyteen.
      • ETA-hyväksyntä kattaa sovellukset halkeilleessa betonissa sekä seimisissä voimaluokissa C1 ja C2.
      • Betoniruuvin hyväksytty säätö sallii ruuvin irti ruuvaamisen kahdesti jopa 20 mm pituudella, jopa 10 mm paksuisten tiivisteiden asettamiseksi pohjalevyn alle, tai liitettävän osan linjaukseen.
      • Jopa kolmella eri upotussyvyydellä UltraCut FBS II R sallii saman ruuvin käytön useissa sovelluksissa, mahdollistaen joustavan käytön.
      • Lyhyt UltraCut FBS II R lyhennetyllä upotussyvyydellä sallii matalan porareiän, nopean asennuksen ja vähemmän vahvistusta.
      UltraCut FBS II US A4 erityisen kovetetulla punaisella kärjellä on erittäin tehokas ankkurointiratkaisu nopeaan asennukseen. Betoniruuvi, jossa on painettu aluslevy, sopii erinomaisesti kosteisiin tiloihin. Euroopan tekninen hyväksyntä halkeilevalle betonille ja halkeilemattomalle betonille sekä seismisille kuormille ja luokittelu palonkestävyysluokkaan R 120 takaavat entistä enemmän turvallisuutta. Sahan hampaiden geometria mahdollistaa nopean ja helpon asennuksen. Kattoon ja lattiaan asennettaessa ei tarvita porausreiän puhdistusta. Laajentumaton kiinnitys (alitettu) takaa matalan reunan ja aksiaalisen etäisyyden.
      Youtube VideoYoutube VideoYoutube Video

      Hakemus ja hyväksyminen

      Sovellukset
      • Suojakaiteet
      • Konsolit/pohjalevyt
      • Metalliprofiilit
      • Teräsrakenteet
      • Julkisivut
      • Suoja-aidat
      Rakennusainet
      Hyväksytty:
      • Halkeillut ja halkeilematon betoni C20/25 - C50/60
      • Savipalikat (EN771-1)
      • Kiinteä kalkkivi (EN771-2)
      • Rei'itetty kalkkikivi (EN771-2)
      Sopii myös:
      • Betoni C12/15
      • Kiinteät rakennusmateriaalit
      • Tiili tiiviillä rakenteella
      Löydät yksityiskohtaiset tiedot rakennusmateriaaleista rekisteröintiasiakirjasta.
      Hyväksynnät
      • ETA-20/0134
      • ETA-17/0740
      • DoP No. 0311
      • DoP No. 0344

      Kokoamisohje

      Toimintaperiaate / asennus
      • UltraCut FBS II R suositellaan käytettäväksi läpityönnettävissä asennuksissa.
      • Porareikien puhdistusta ei tarvita pystysuorissa asennuksissa (katto ja lattia). Lattioiden kiinnityksissä reikä tulee porata porareiän halkaisijan kolmenkertaiseen syvyyteen.
      • Asennukseen suositellaan tangentiaalisen iskuavaimen käyttöä sopivalla kannalla tai sisäisellä TX-profiililla.
      • Ruuvi on oikein asennettu, kun ruuvin kanta istuu pinnan mukaisesti.
      Katso asennusohjeet PDF-muodossa
      Mounting Strip 1 Picture
      1 / 7
      • 1
        Mounting Strip 1 Picture
      • 2
        Mounting Strip 1 Picture
      • 3
        Mounting Strip 1 Picture
      • 4
        Mounting Strip 1 Picture
      • 5
        Mounting Strip 1 Picture
      • 6
        Mounting Strip 1 Picture
      • 7
        Mounting Strip 1 Picture
      Mounting Strip 2 Picture
      1 / 3
      • 1
        Mounting Strip 2 Picture
      • 2
        Mounting Strip 2 Picture
      • 3
        Mounting Strip 2 Picture
      Mounting Strip 3 Picture
      1 / 2
      • 1
        Mounting Strip 3 Picture
      • 2
        Mounting Strip 3 Picture

      Tekniset tiedot

      ETA-hyväksyntä
      Porareiän nimellishalkaisija (
      d0
      )      		8 mm
      Porareiän min. syvyys läpimenevässä asennuksessa (
      h2
      )      		70 mm
      Ruuvin mitat (
      ds x ls
      )      		10,0 x 60 mm
      Nominal embedment depth / thickness of fixture (
      hnom1 / tfix
      )      		50 / 10 mm
      Kanta 13
      Pakkaaminen Taitettava laatikko
      Määrä 50 Pa.
      GTIN (EAN-Code) 4048962308174
      LVI 3255600

      Ladattavat asiakirjat

      ETA Certification Document
      pdf, ETA-20/0134
      European Technical Assessment for fischer concrete screw UltraCut FBS II - Screw anchor for use in masonry
      Luotu 14.07.2022
      DOP - Declaration of Performance
      pdf, DoP No. 0311
      Declaration of Performance for fischer concrete screw UltraCut FBS II (screw anchor for use in masonry)
      Luotu 28.07.2022
      ETA Certification Document
      pdf, ETA-17/0740
      European Technical Assessment for fischer concrete screw UltraCut FBS II R - Mechanical fasteners for use in cracked and uncracked concrete
      Luotu 08.01.2025
      DOP - Declaration of Performance
      pdf, DoP No. 0344
      Declaration of Performance for fischer concrete screw ULTRACUT FBS II R (Mechanical fastener for use in concrete)
      Luotu 16.02.2024
      Load Table
      pdf,
      Concrete screw UltraCut FBS II US R hexagon head with integral washer and FBS II SK R countersunk head - Permissible loads of a single anchor in normal concrete of strength class C20/25.
      Installation Instructions
      pdf,
      fischer UltraCut FBS II 8-12 R
      Marketing Documents
      pdf,
      UltraCut FBS II.
