Vaihteisto ja jousen kiinnitys KD / KDH

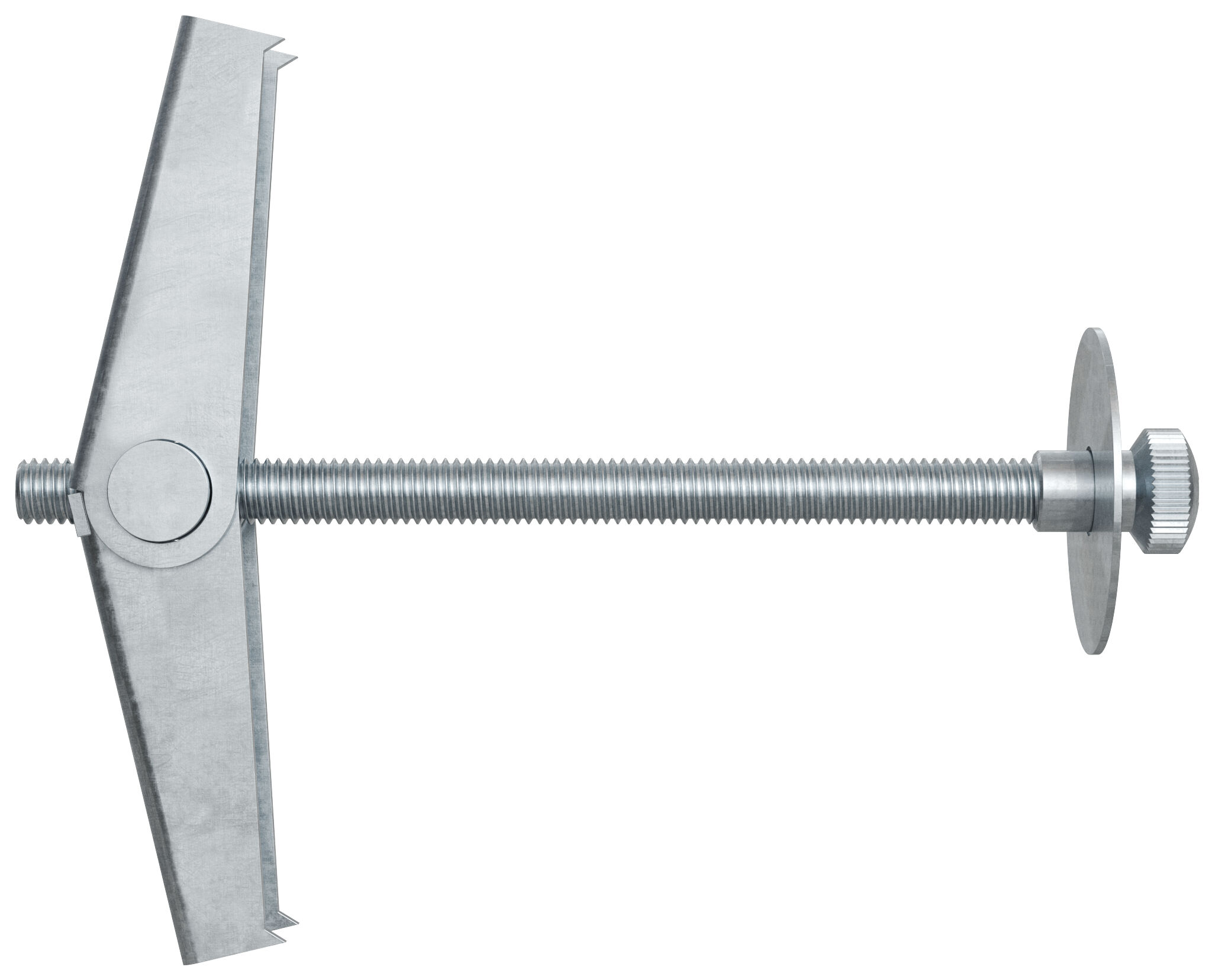

  • Product Picture: "fischer Levyankkuri KD 4"
  • Application Picture
  • Application Picture
    • Application Picture
    • Product Picture
    • Application Picture
      Tuotenumero 80183

      fischer Levyankkuri KD 4

      Tuotevaihtoehdot
      CAD Data
      Download of image data
      Huippu ominaisuudet
      • Suuri kuormitettavuus siirtymäpalkkien hyvän kuormituksen vuoksi.
      • Yksinkertainen kokoonpano itsestään avautuvan vetojousenimine
      • Pitkä kierretanko takaa suuren joustavuuden. Käytä eri paneelipaksuuksilla ja kiinnityspaksuuksilla
      • Sopii esiasennettuihin asennuksiin

      Edut / Tuotekuvaus

      Ontelon kiinnitys kiristysjousella erilaisille levypaksuuksille.
      Edut
      • The long threaded rod allows use in different panel thicknesses and fitting thicknesses.
      • The folding elements open automatically and facilitate easy installation.
      • No special installation tool necessary
      Fischer-jousen kiinnitys KD: n kevyillä komponenteilla, kuten kuvilla, valoilla ja kevyillä hyllyillä, voidaan kiinnittää kipsilevyyn ja kipsilevyyn, lastulevyyn ja tiilestä ja betonista valmistetut ontot katot. Jousen kiinnitys työnnetään esiasennetun asennuksen porausreikään ja kääntyy auki itsenäisesti taulun taakse. Tämä ei vaadi erityistä asennustyökalua ja mahdollistaa nopean ja kätevän asennuksen.

      Hakemus ja hyväksyminen

      Sovellukset
      • Kuvat
      • Valaisimet
      • Kevyet seinähyllyt
      • Pyyhetangot
      • Peilikaapit
      • Kevyet kaapit seinäkiinnityksellä
      • Kaapeli- ja putkikiinnikkeet
      Rakennusainet
      • Kipsilevyt ja kipsikuitulevyt
      • Ontelolaattakatot tiilestä ja betonista
      • Lastulevyt
      • Liimapuu
      Löydät yksityiskohtaiset tiedot rakennusmateriaaleista rekisteröintiasiakirjasta.

      Kokoamisohje

      Toimintaperiaate / asennus
      • The gravity and spring toggle are suitable for pre-positioned installation.
      • When placed in the bore hole, the bearing elements of the gravity and spring toggle independently swing open behind the board.
      • No special installation tool required. For a fast and convenient installation.
      Mounting Strip 1 Picture
      1 / 7
      • 1
        Mounting Strip 1 Picture
      • 2
        Mounting Strip 1 Picture
      • 3
        Mounting Strip 1 Picture
      • 4
        Mounting Strip 1 Picture
      • 5
        Mounting Strip 1 Picture
      • 6
        Mounting Strip 1 Picture
      • 7
        Mounting Strip 1 Picture

      Tekniset tiedot

      Porareiän nimellishalkaisija (
      d0
      )      		14 mm
      Levyn maks. paksuus (
      dp
      )      		69 mm
      Onton tilan min. syvyys (
      a
      )      		34 mm
      Tulpan pituus (
      l
      )      		105 mm
      Kierre (
      Ø x Pituus
      )      		M4 x 100 mm
      Pakkaaminen Taitettava laatikko
      Määrä 25 Pa.
      GTIN (EAN-Code) 4006209801833

      Ladattavat asiakirjat

      Load Table
      pdf,
      Toggle fixing KDH - Recommended loads for a single anchor.
      Load Table
      pdf,
      Toggle fixing KD - Recommended loads for a single anchor.
