Eristekiinnike DHK
  • Product Picture: "fischer Eristekiinnike DHK 200"

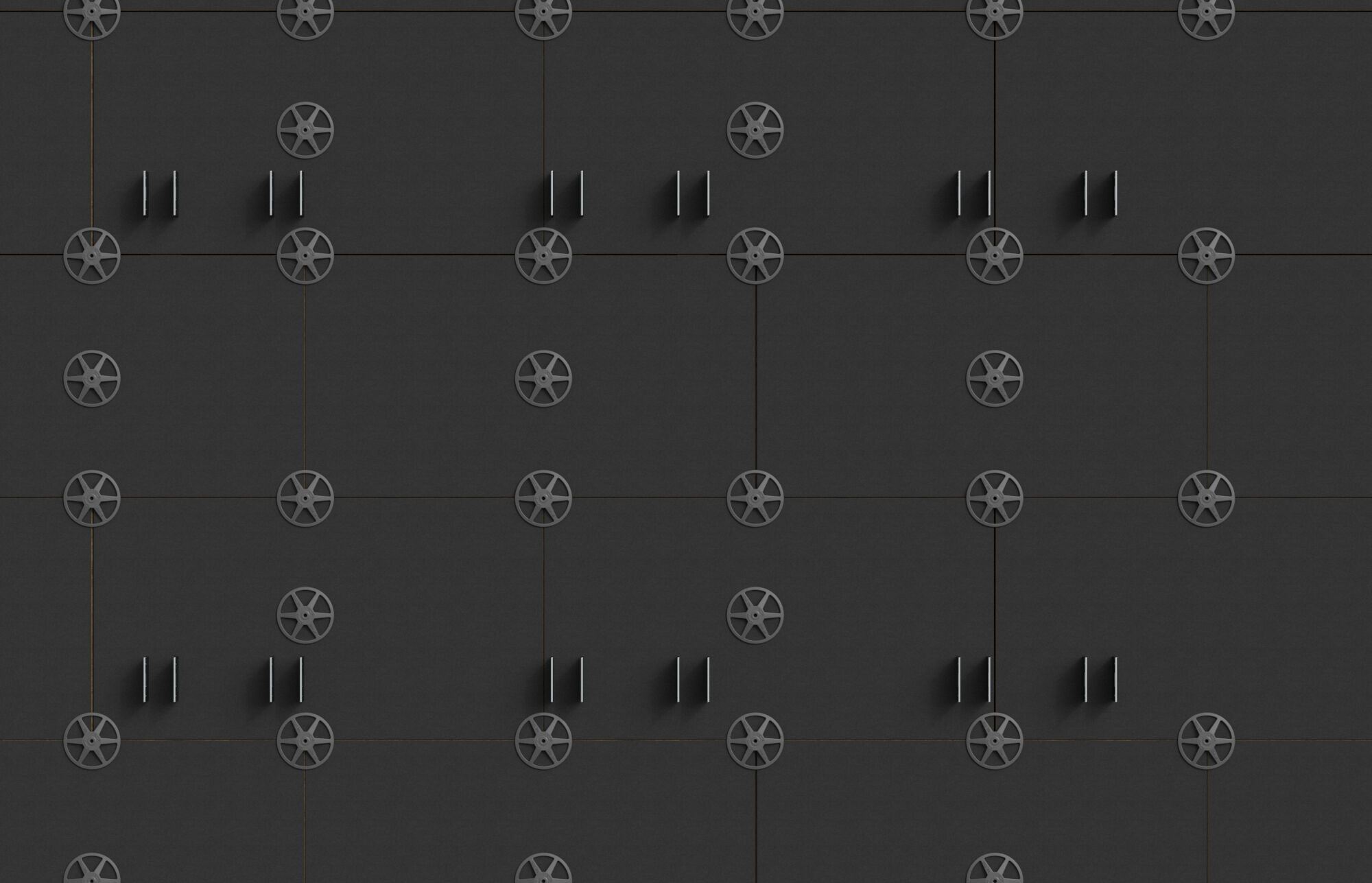

  • Application Picture
  • Application Picture
    • Application Picture
    • Product Picture
    • Application Picture
      Art.-No. 512153

      fischer Eristekiinnike DHK 200

      Product variants
      CAD Data
      Download of image data
      Huippu ominaisuudet
      • Pienempi poraus. Optimoitu geometria alentaa ankkurointisyvyyttä.
      • Levyalueella olevien joustavien tapkien aiheuttama pysyvä paine
      • Yksinkertainen Hammersetin asennus säästää aikaa ja kustannuksia
      • Väritys tarkoittaa sitä, että se ei erotu mustalla pinnoitetulla eristysmateriaalilla.

      The advantages / Product description

      Kustannustehokas muoviosan tuki kaikille pehmeille eristyslevyille.
      Edut
      • Laajenemisalueen optimoitu geometria mahdollistaa pienen kiinnityssyvyyden ja vähentää poraustyötä.
      • Kiinnikkeen laipassa olevat joustavat listat painautuvat eristemateriaalia vasten ja takaavat pysyvän puristuspaineen.
      • Helppo kiinnitys lyömällä sujuu nopeasti ja vähentää siten työmäärää.
      • DHK kiinnikkeen väritys mahdollistaa mustaksi maalatuissa eristelevyissä huomaamattomat liitokset taustatuuletetussa julkisivussa.
      Fischer-eristetuki DHK on kustannustehokas muoviosa eristyslevyille, joilla on alhainen puristuslujuus. DHK koputetaan työntölaitteeseen vasaralla. Kun kolhiutuu, kylkiluut laajenevat porausreiässä ja DHK on ihanteellisesti puristettu sisään.

      Application and approval

      Sovellukset
      To fix soft and pressure-resistant insulating materials in rear-ventilated façades, such as:
      • Kivi/lasivilla
      • PU-eristelevyt
      • Lastuvillalevyt
      • Korkki-/kookoslevyt
      • Polystyreeni
      • Vaahtolasilevyt
      Rakennusainet
      • Betoni
      • Onteloharkko kevytbetonista
      • Pystyreikätiili
      • Hiekkakivireikätiili
      • Hiekkakiviharkko
      • Luonnonkivi tiheällä rakenteella
      • Kevytbetoni
      • Täystiili kevytbetonista
      • Täystiili
      You can find detailed information on building materials in the registration document.
      Approvals
      • EPD-FIW-20210314-CBD1-EN

      Assembly instruction

      Toimintaperiaate / asennus
      • DHK-kiinnikettä käytetään läpimenevässä asennuksessa lyömällä se sisään vasaralla.
      • DHK-eristekiinnikkeen laipan koko pitää valita eristemateriaalin puristuslujuuden mukaan: DHK 45 puristusta kestäville, DHK 90 pehmeille eristemateriaaleille.
      • DHK-kiinnikkeen ripojen jännittyminen porareiässä synnyttää optimaalisen puristuspaineen.
      • Asennetun kiinnikkeen sallittu lämpötila-alue: -40 °C - +80 °C.
      Mounting Strip 1 Picture
      1 / 3
      • 1
        Mounting Strip 1 Picture
      • 2
        Mounting Strip 1 Picture
      • 3
        Mounting Strip 1 Picture

      Technical data

      Porareiän nimellishalkaisija (
      d0
      )      		8 mm
      Lautasen ø 90 mm
      Tulpan pituus (
      l
      )      		225 mm
      Porareiän min. syvyys (
      h1
      )      		30 mm
      Min. kiinnityssyvyys (
      hef
      )      		20 mm
      Kiinnitettävän osan maks. paksuus (
      t fix
      )      		200 mm
      Pakkaaminen Taitettava laatikko
      Määrä 100 Pa.
      GTIN (EAN-Code) 4048962112641

      Documents for download

      EPD - Environmental Product Declaration
      pdf, EPD-FIW-20210314-CBD1-EN
      Environmental Product Declaration for fischer Insulation fixings
      Valid from 22.02.2022
      to 21.02.2027
      Load Table
      pdf,
      Insulation support DHK - Recommended loads for a single anchor.
