Putkikannake FRSN Triple

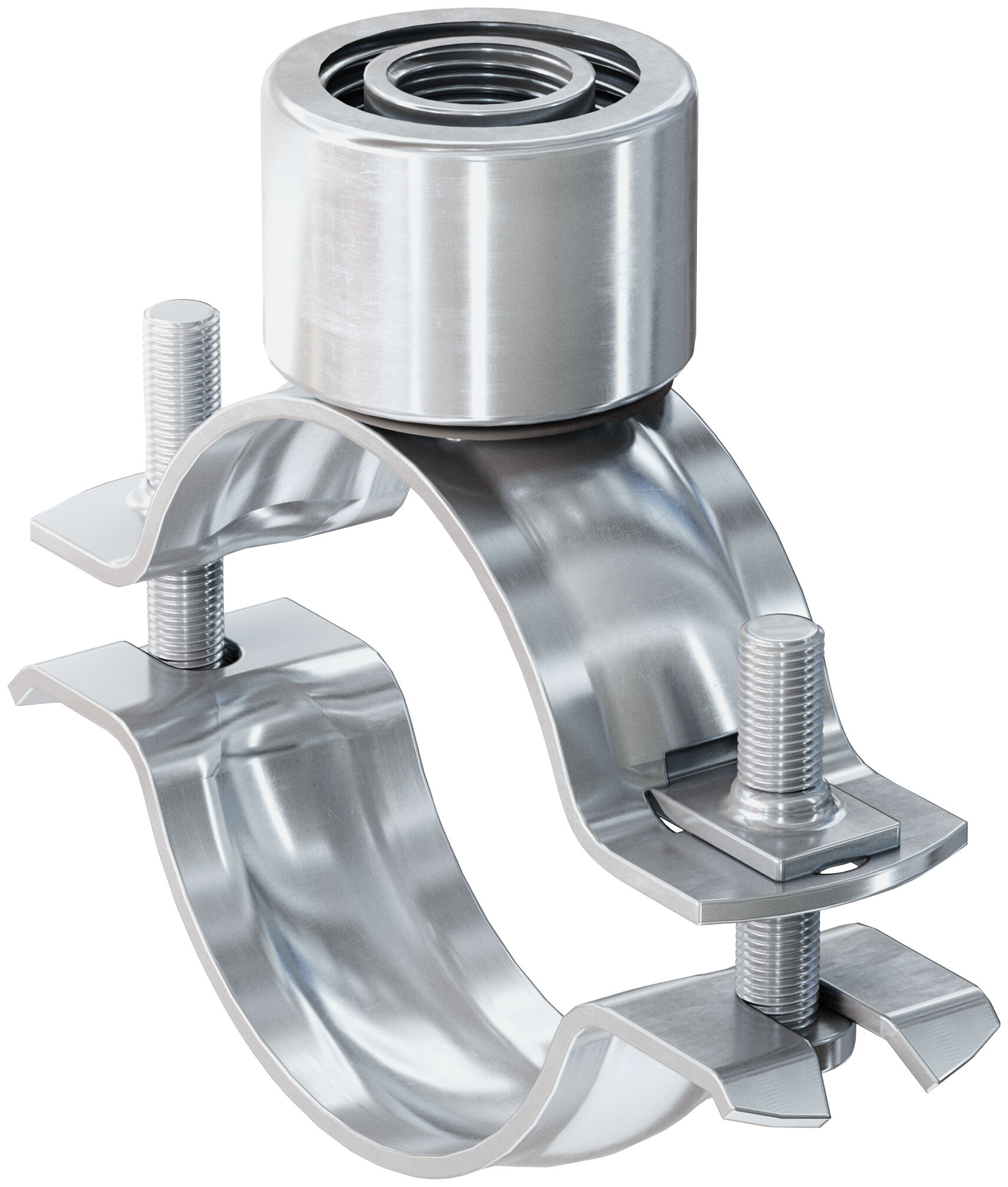

  • Product Picture: "fischer Putkikiinnike FRSN Triple 26 - 28"
  • Application Picture
    • Product Picture
    • Application Picture
      Tuotenumero 500716

      fischer Putkikiinnike FRSN Triple 26 - 28

      Tuotevaihtoehdot
      CAD Data
      Download of image data

      Edut / Tuotekuvaus

      Kaksiruuvinen putkikiinnike pikalukituksella ja kolmoisliitinmutterilla
      Edut
      • Liitinmutteri yhdistelmäkierteellä M8/M10/ 1 /2” sallii optimoidun asennuksen.
      • Nopea lukitusmekanismi sallii nopean ja aikaa säästävän asennuksen.
      • Kaksi ruuvia sallivat täydellisen sovelluksen putken ulkohalkaisijaan sopien.
      The fischer pipe clamp FRSN Triple is a two-screw pipe clamp made from zinc-plated steel in material quality DD11 with a triple M8/M10 and ½" thread without a sound insulation insert. The rapid-locking mechanism allows for a quick and easy installation. The two-screw version guarantees optimised adjustment in line with the outer diameter of the pipe. Together with the triple connecting thread, this increases flexibility. This enables pipelines with an outer diameter of 15 to 114 mm to be securely and cost-effectively fixed in buildings with a threaded rod or stud screw.
      Ominaisuudet
      • Materiaali: teräs DD11 (materiaalin nro. 1.0332), DIN EN 10111 mukainen
      • Sinkitys: sähkösinkitys, väh. 5µm
      • Liitinmutteri: hitsattu vastustus, M8/M10, 1/2”
      • Lukitusruuvi: lattakantaruuvi yhdistelmäsyvennyksellä

      Hakemus ja hyväksyminen

      Sovellukset
      • Putkistojen yksinkertainen ja helppo asennus kierretangoilla ja ripustinpulteilla

      Kokoamisohje

      Toimintaperiaate / asennus
      Mounting Strip 1 Picture
      1 / 4
      • 1
        Mounting Strip 1 Picture
      • 2
        Mounting Strip 1 Picture
      • 3
        Mounting Strip 1 Picture
      • 4
        Mounting Strip 1 Picture

      Tekniset tiedot

      Kierre (
      A
      )      		M8 / M10 / 1/2"
      Nimelliskoko 3/4 in
      Kiinnitysalue (
      D
      )      		26 - 28 mm
      Leveys (
      B
      )      		63 mm
      Korkeus (
      H
      )      		53 mm
      Kiinnikkeen vanteen leveys x vahvuus (
      b x s
      )      		20 x 1,5 mm
      Korkeus (
      Z
      )      		36 mm
      Sulkutulppa M5
      Suositeltu staattinen maks. kuormitus (kesk. veto) (
      Nempf.
      )      		1 kN
      Määrä 100 Pa.
      GTIN (EAN-Code) 4048962002188
      LVI 3219088
