Kulmatuki vahvistettu PUWS

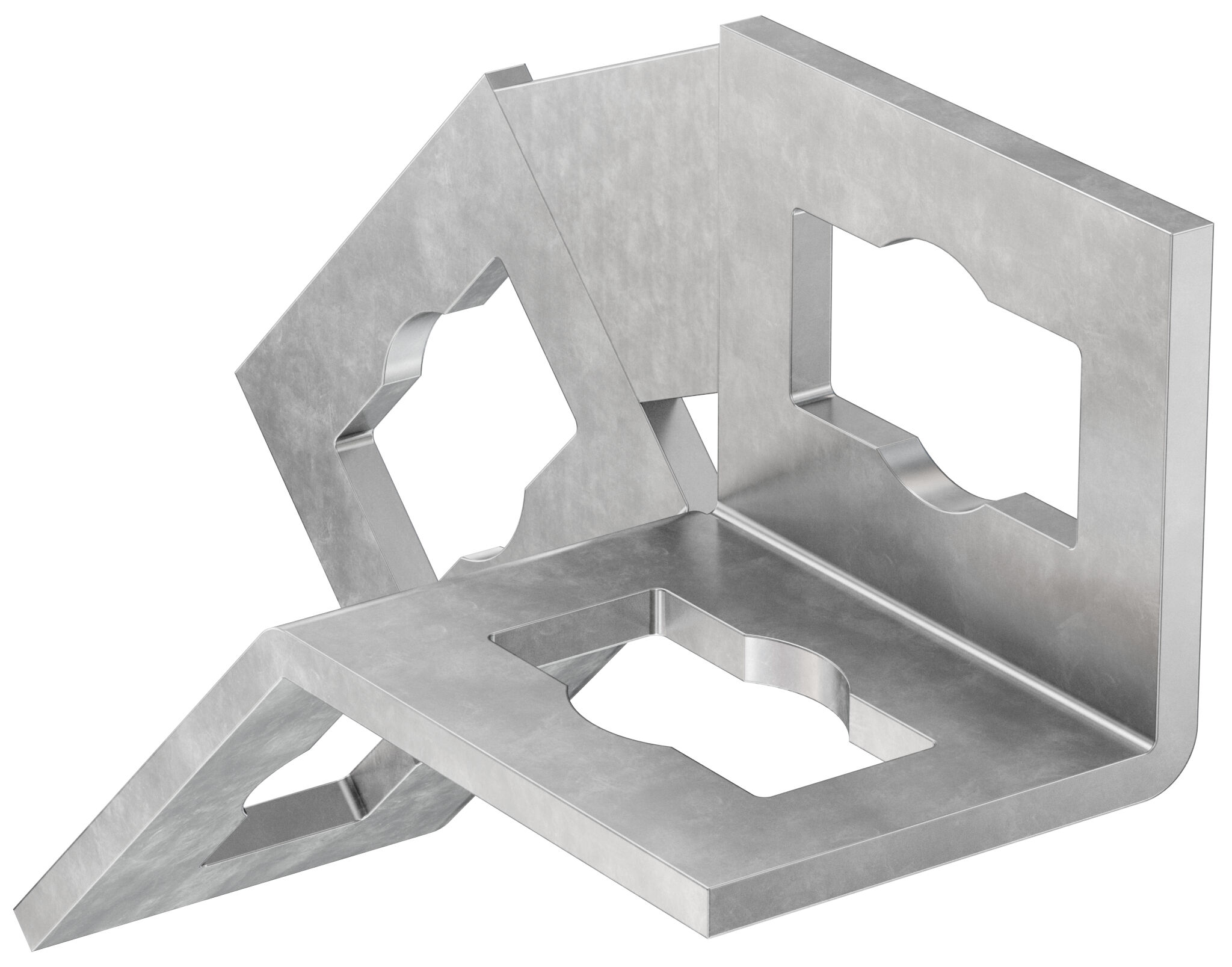

  • Product Picture: "PUWS 2 x 2/135° zl"
  • Application Picture
    • Product Picture
    • Application Picture
      Art.-Nr. 542708

      PUWS 2 x 2/135° zl

      Produktvarianten
      Download of image data

      Die Vorteile / Produktbeschreibung

      Rakennuselementti – Yleiskäyttöinen kiinnike PUWS
      Edut
      • Yleiskäyttöiset kiinnikkeet FUS-kanavien liitäntään antaa kantaville rakenteille vakautta ja turvallisuutta (suosittelemme käyttöä pareissa).
      fischer yleiskäyttöinen kiinnike PUWS on ihanteellinen fischer asennuskiskojen FUS yleisiin kulmaliitäntöihin fischer läpityönnettävällä liittimellä PFCN. Yleiskäyttöisten kiinnikkeiden muotoillut aukot mahdollistavat helpon liitännän läpityönnettävällä liittimellä. Yleiskäyttöinen kiinnike on kaksisivuinen rakennuselementti, joka rajoittaa profiileja, tarjoten korkeaa vakautta ja turvallisuutta. fischer tarjoaa yleiskäyttöistä kiinnikettä 4- ja 8-reikäisenä versiona 90° kanssa sekä 4-reikäisenä versiona 45° kanssa. Sinkitty versio sopii asennuksiin rakennuksissa, kuumasinkityt ja ruostumattomasta teräksestä valmistetut mallit sopivat asennuksiin ulkona sekä erittäin syövyttävissä ympäristöissä.
      Ominaisuudet
      • Materiaali: teräs DD11 (materiaalin nro. 1.0332), DIN EN 10111 mukainen
      • Sinkitys: sähkösinkitty

      Anwendung und Zulassung

      Sovellukset
      • Yleiskäyttöinen kulmakannake kannatinrakenteiden vahvistamiseen läpiasennuksella

      Montageanleitung

      Toimintaperiaate / asennus

      Technische Daten

      Suositeltava kesk. maks. vetokuormitus FUS:ille 2,0 mm (
      Nempf
      )      		5 kN
      Suositeltava kesk. maks. vetokuormitus FUS:ille 2,5 mm (
      Nempf
      )      		7 kN
      Suositeltava maks. poikittaisveto (
      Vempf
      )      		3,5 kN
      Kiristysvääntömomentti ruuvin laadulla ≥ 8.8 (
      Tinst
      )      		40 N·m
      Määrä 10 Pa.
      GTIN (EAN-Code) 4048962299175
