Pikakiinnityspala FHS Clix
  • Product Picture: "fischer T-pultti FHS CLIX 8 x 60"
  • Application Picture
  • Application Picture
    • Application Picture
    • Product Picture
    • Application Picture
      Tuotenumero 538655

      fischer T-pultti FHS CLIX 8 x 60

      Tuotevaihtoehdot
      CAD Data
      Download of image data

      Edut / Tuotekuvaus

      T-ruuvi FLS-kanavien nopeaan ja helppoon kiinnitykseen
      Edut
      • Erityinen FHS Clix -pultin jousi takaa tarvittavan kontaktipaineen liittimestä kanavaan, auttaen vaman säädön luomisessa asennuksen aikana.
      • Liukuvan mutterin hampaat mahdollistavat tarkan ja varman asettelun FLS-kanavassa, helpottaen liitinosien asennusta.
      • Clix-liitinosa 90° käänteellä mahdollistaa helpon asennuksen jälkeisen liitännän kanavissa, aikaa ja rahaa säästäen.
      • Erityisesti kehitetty stop-elementti FHS Clix -liittimessä takaa tarkan liittimien 90° käänteen kanavassa, taaten turvallisen ja tarkan asennuksen.
      fischer T-pultti FHS Clix on kiinnityselementti putkikiinnikkeiden varmaan kiinnittämiseen kanavajärjestelmässä FLS. Se kiinnitetään varmasti 90° kulmassa. FHS Clix -pulttia on saatavilla koissa M8 ja M10 ja 30-100 mm pituuksilla. Erityinen FHS Clix pultin kosketinkieli varmistaa vaaditun kiinnityselementin kosketuspaineen FLS-kanavassa turvallisen säädön takaamiseksi kokoamisen aikana. Lisäksi kanavamutterin voimakkaat hampaat mahdollistavat tarkan ja turvallisen paikannuksen FLS-asennuskanavissa ja helpottavat asennusta. Sinkitty muotoilu sopii asennuksiin rakennuksissa, ja kuumasinkitty ja ruostumaton teräsmuotoilu sopii ulkotilojen ja erittäin syövyttävien ympäristöjen asennuksiin.
      Ominaisuudet
      • Kanavamutterin materiaali: teräs S420MC (materiaalin nro.: 1.0980), DIN EN 10149-2 mukainen
      • Suojalevyn materiaali: teräs S235JR+CR (materiaalin nro.: 1.0037), DIN 1652 mukainen
      • Kierretangon materiaali: teräs, DIN 976-2 mukainen, vähintään 4.6 (DIN EN ISO 898-1)
      • Kuusiomutterin materiaali: teräs, DIN 934-3 mukainen, vähintään 4.8 (DIN EN ISO 898-2 taulukko 4 stabiliteetti)
      • Muovihäkin materiaali: polypropyleeni PP, tavaran numero 11400, musta väri
      • Sinkitys: Sähkösinkitty

      Hakemus ja hyväksyminen

      Sovellukset

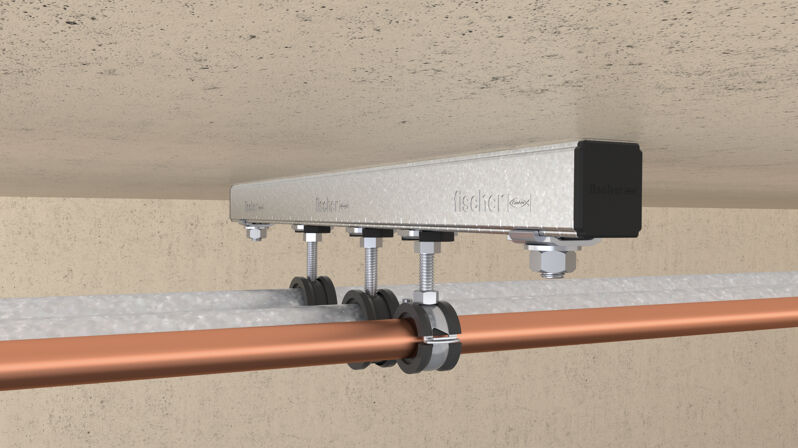

      • Putkikiinnikkeiden ja kiinnityskiskojen liittäminen

      Kokoamisohje

      Toimintaperiaate / asennus
      Mounting Strip 1 Picture
      1 / 5
      • 1
        Mounting Strip 1 Picture
      • 2
        Mounting Strip 1 Picture
      • 3
        Mounting Strip 1 Picture
      • 4
        Mounting Strip 1 Picture
      • 5
        Mounting Strip 1 Picture

      Tekniset tiedot

      Kierre (
      A
      )      		M8
      Pituus 60 mm
      Avainkoko 13 mm
      Max. recommended tension load for FLS 17/1.0 and FLS 30/1.0 (
      Nempf
      )      		1,5 kN
      Max. recommended tension load for FLS 37/1.2 (
      Nempf
      )      		2 kN
      Suositeltava maks. poikittaisveto (
      Vempf
      )      		1 kN
      Määrä 100 Pa.
      GTIN (EAN-Code) 4048962265170
      LVI 3219179

      Ladattavat asiakirjat

      Load Table
      pdf,
      FHS Clix
