Päätytuki SF Clix 31
  • Product Picture: "fischer Kiskon kiinnityskappale SF Clix 31 pre-mounted"

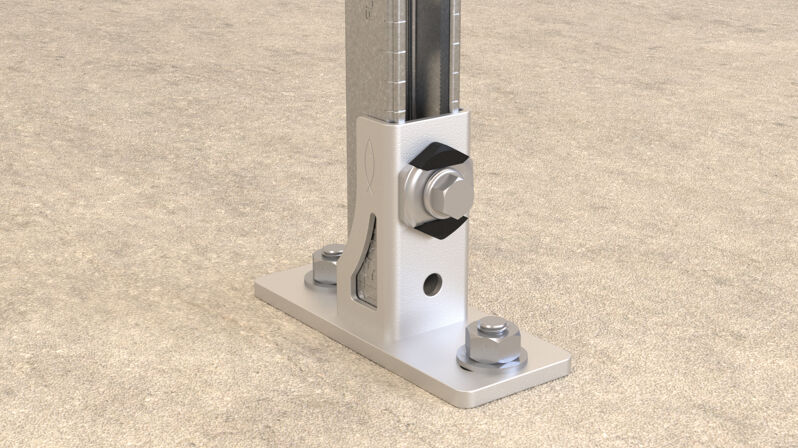

  • Application Picture
  • Application Picture
    • Application Picture
    • Product Picture
    • Application Picture
      Tuotenumero 538665

      fischer Kiskon kiinnityskappale SF Clix 31 pre-mounted

      Tuotevaihtoehdot
      CAD Data
      Download of image data

      Edut / Tuotekuvaus

      Ennalta koottu päätytuki SF Clix 31
      Edut
      • Ennalta kootut tarvikkeet kuten SF Clix vähentävät liitäntään tarvittavien osien määrää taaten aikaa säästävän asennuksen.
      • SF Clix -tuen ennalta koottu liitin varmistaa asennuspaikan ainulaatuisen työntöpalkin ansiosta, taaten turvallisen ja nopean asennuksen.
      • Erityisesti kehitetty ennalta kootun liittimen jousi varmistaa vaaditun kiinnityselementin kosketuspaineen kanavassa turvallisen säädön takaamiseksi kokoamisen aikana.
      • Täydellisesti istuvan silan ansiosta SF sallii yksinkertaisen asennuksen kanavan asettamalla.
      • Päätytuen vakaa muotoilu tarjoaa varman pidon kuormaa kantavalle rakennukselle.
      Esiasennettu fischer-rakennuselementin satulalaippa SF Clix 31 yhdistää kiinnityskiskot FLS tukevasti alustaan 90 °: n kulmassa. Esiasennettu elementti säästää aikaa ja kustannuksia. SF Clixin kiinnitin ja tarkka satula mahdollistavat turvallisen ja turvallisen asennuksen. SF Clixin 90 °: n vakaalla pohjalevyllä, jossa on 90 °: n aukot, helpotetaan alustaan kiinnittämistä pistokkeilla tai ankkureilla. Galvanoitu sinkkiversio sopii asennettavaksi rakennuksiin.
      Ominaisuudet
      • Silan materiaali: teräs E295 (materiaalin nro.: 1.0050), DIN EN 10025-2 mukainen
      • Kanavamutterin materiaali: teräs S420MC (materiaalin nro.: 1.0980, DIN EN 10149-2 mukainen
      • Suojalevyn materiaali: teräs S235JR+CR (materiaalin nro.: 1.0037), DIN 1652 mukainen
      • Kuusioruuvin materiaali: teräs väh. 4.6 (DIN EN ISO 898-1)
      • Muovihäkin materiaali: polypropyleeni PP, tavaran numero 11400, musta väri
      • Sinkitys: sähkösinkitty

      Hakemus ja hyväksyminen

      Sovellukset
      • Vakaa rakenne liitäntäkiskojen ja rakennuksen välillä

      Kokoamisohje

      Toimintaperiaate / asennus
      Mounting Strip 1 Picture
      1 / 5
      • 1
        Mounting Strip 1 Picture
      • 2
        Mounting Strip 1 Picture
      • 3
        Mounting Strip 1 Picture
      • 4
        Mounting Strip 1 Picture
      • 5
        Mounting Strip 1 Picture

      Tekniset tiedot

      Kierre (
      A
      )      		M8
      Avainkoko 13 mm
      Max. recommended tension load for FLS 17/1.0 and FLS 30/1.0 (
      Nempf
      )      		1,5 kN
      Max. recommended tension load for FLS 37/1.2 (
      Nempf
      )      		2 kN
      Suositeltava maks. poikittaisveto (
      Vempf
      )      		1 kN
      Pakkaaminen Taitettava laatikko
      Määrä 10 Pa.
      GTIN (EAN-Code) 4048962265262
      LVI 3219184

      Ladattavat asiakirjat

      Load Table
      pdf,
      SF Clix 31
