Tuotenumero 24648

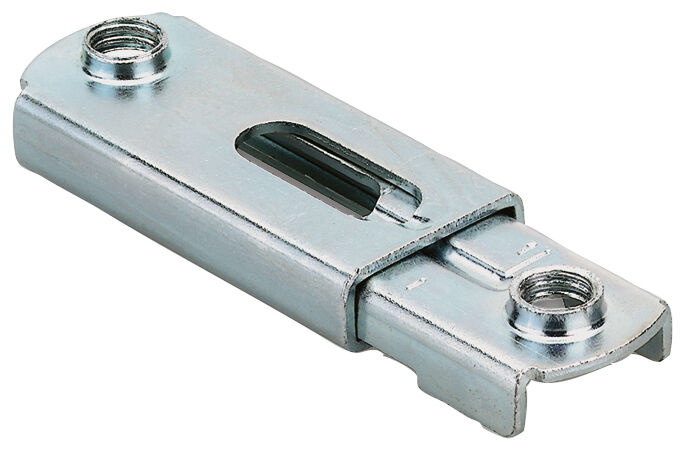

fischer Putken kaksoiskiinnityskappale DPP 60 - 105

Edut / Tuotekuvaus

Pohjalevy - tuplaliitinlevy kahden rinnakkaisen putken kiinnitykseen
Edut
  • Tuplaliitinlevyn muotoilu säästää kiintopisteen kahden putken kiinnitykseen.
  • Kaksiosainen tuplaliitinlevy DPF soveltuu muuntuviin putkien välistyksiin.
  • Pohjalevyn pitkät aukot sallivat tuplaliitinlevyn helpon linjauksen.
  • Liitinlevyn pyöristetty muotoilu on ihanteellinen visuaaliseen asennukseen.
Kaksoisliitäntälevyt DPP ja DPF soveltuvat kahden putkilinjan helpoksi rinnakkaiseen asentamiseen. Kiinnityselementin ansiosta kaksi yhdensuuntaista putkilinjaa voidaan kiinnittää vain yhdellä kiinnityspisteellä. Tämä kustannustehokas kiinnitysratkaisu säästää aikaa. DPF: n avulla voidaan luoda vaihtelevia etäisyyksiä rinnakkaisten putkilinjojen välillä. Liitinlevyn pyöristetty rakenne on ihanteellinen visuaaliseen asennukseen. Galvanoitu sinkkiversio sopii asennettavaksi rakennuksiin.
Ominaisuudet
  • Materiaali DPP: DC04 (materiaalin nro.1.0338), DIN EN 10130 mukainen
  • Materiaali DPF: DC01 (materiaalin nro.1.0330), DIN EN 10130 mukainen
  • Sinkitys: sähkösinkitty

Hakemus ja hyväksyminen

Sovellukset
  • Kiinnityskappale asennettavaksi vain yhdellä kiinnityspisteellä kahdelle rinnakkaiselle putkijohdolle

Kokoamisohje

Toimintaperiaate / asennus

Tekniset tiedot

Kierre (
A
)
M8
Suositeltu staattinen maks. kuormitus (kesk. veto) (
Nempf.
)
0,5 kN
Määrä 50 Pa.
GTIN (EAN-Code) 4006209246481
LVI 3232921
